在電子產品制造業中,以PCB(Printed Circuit Board)為基礎的電路板已經是不可或缺的。PCB不僅能夠提高電路板的性能和可靠性,還能提高生產率和降低成本。而其中,PCB拼板即為一種降低生產成本的方法。

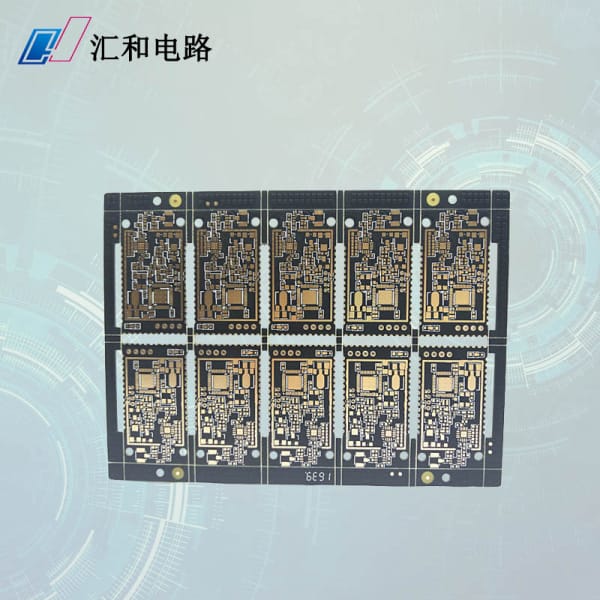

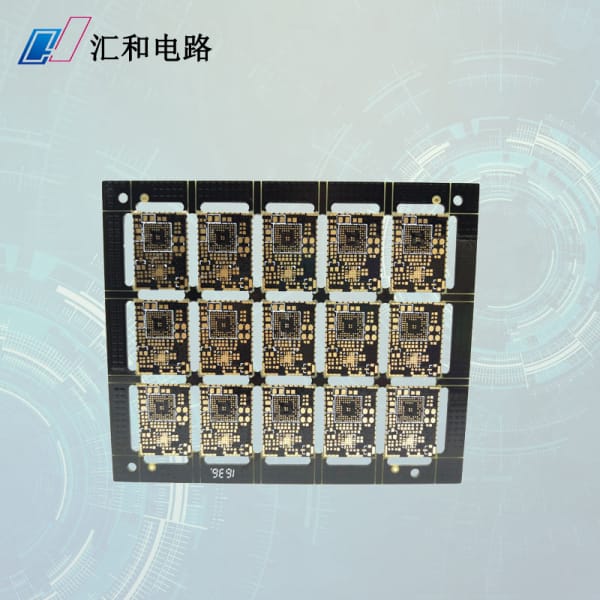

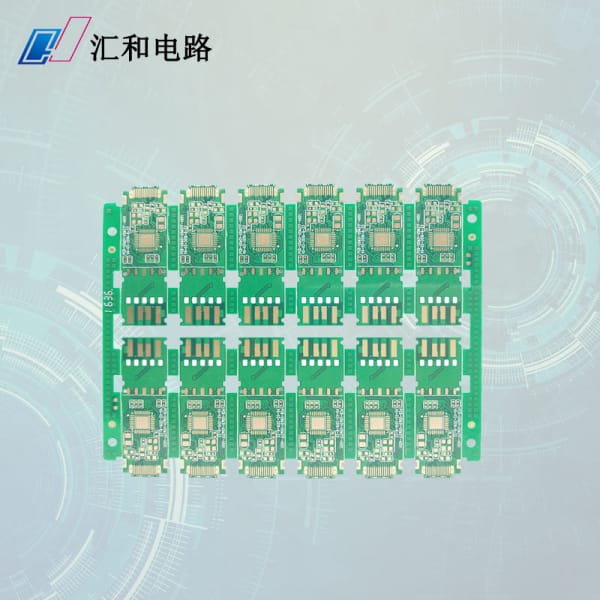

與單個PCB板相比,PCB拼板可以將多個電路板融合成一個大型板子。這樣,每次生產過程中需要設備調整的次數就減少了,從而降低了生產成本,提高了生產效率。然而,在實踐中,PCB拼板的成本節約并不是那么顯然的?,F(xiàn)在我們來具體分析一下怎樣最大化的利用PCB拼板來達到降低生產成本的目標。
1. 通過做好PCB板的設計來降低拼板成本
當你需要拼上多個PCB時,你應該將它們合理的進行布局設計。如果你不理解你要拼板的機器或設備的設計規則,而將PCB板隨意放置,那么它們將不會被正確的連接起來。這種情況需要花費額外的費用來進行調整。在開始拼板之前,你應該明確哪些PCB板需要拼接到一起,從而在設計過程中考慮位置、距離、連接點等因素,并進行相關規劃。
2. 每次拼板后都要進行測試
每拼接一次PCB板之后,都需要進行一次高質量的電氣印刷板測試(也就是Electrical Test(ET))。這樣可以確保每一次拼板后打開的所有連接都是良好的,并且不會丟失數據,斷電以及其他硬件故障問題。連接故障可能會導致產品的缺陷,并需要額外的調整。因此,測試PCB的邊緣非常重要,能夠大幅度降低生產成本。
3. 適應不同的PCB板大小并靈活拼合
為了確保高效率,你需要考慮每款PCB板的大小。在設計階段,你可以運用一些通用模板,然后加入自定義規則,使得不同PCB板可以被靈活的拼接到一起。需要注意的是,當你的設計規則變得越來越多,機器和設備也可能變得越來越復雜,這就意味著你需要有能力解決復雜的問題,并可以快速穩定的完成PCB拼板任務。
4. 考慮設計出自適應性的PCB板
在PCB拼板設計中,有一個很好的方法是設計自適應性的PCB板。如果你的產品最初的設計中,PCB板可以按需添加或刪除。從而使拼板的整個過程不僅更加快速、簡單,而且安全。當然這需要在設計過程中充分考慮可重用性,對于產品整個的生命周期都能夠一直使用。
