首先，讓我們了解一下兩層板和四層板的概念。兩層板是指PCB板的上層與下層各有一層導電層，并通過貼片技術連接元件和導線。而四層板則是在兩層板的基礎上增加了兩層內層導電層，大大提高了布線的密度和性能。接下來，我們將從幾個方面探討兩層板和四層板的性能區別。
首先是信號完整性。四層板由于擁有更多的內層導電層，可以更好地控制信號傳輸?shù)淖杩购脱舆t。因此，四層板能夠提供更高的信號完整性，減少信號失真和噪音干擾，確保電路的穩定性和可靠性。而兩層板由于布線層數較少，存在較大的信號完整性挑戰，對高速傳輸和復雜電路的應用有一定的限制。
其次是功耗和散熱性能。四層板由于具備更多的導熱層，在散熱性能上有明顯的優勢。內層導熱層能夠快速傳導熱量，降低電路溫度，提高系統的穩定性和可靠性。而兩層板則只有表層導熱層，散熱效果相對較差，對于需要大量功耗和高溫環境下的應用，四層板更為適合。
另外，是電磁兼容性（EMC）問題。四層板由于更好的布線和層間隔離，具備更好的EMC性能。內層導電層的使用可以大大減少電磁干擾和跳線的需求，提高整個系統的抗干擾能力。相比之下，兩層板由于缺乏內層導電層的保護，更容易受到外界電磁干擾，需要采取更多的EMC措施來保證系統的正常運行。
最后，是布線的復雜性和成本。四層板由于更多的內層導電層，能夠?qū)崿F(xiàn)更高的布線密度和更復雜的電路設計，滿足更多的應用需求。然而，四層板的制造工藝相對復雜，成本相對較高。相比之下，兩層板制造工藝簡單，成本較低，適合一些對性能要求不高的應用。
綜上所述，兩層板和四層板在性能上存在著明顯的區別。四層板相對于兩層板在信號完整性、功耗和散熱性能、電磁兼容性和布線復雜性等方面具備更優秀的性能，但同時也伴隨著更高的制造成本。因此，在選擇PCB板時，應根據實際應用需求，綜合考慮各方面因素，選擇最適合的類型，以確保電子設備的穩定性和可靠性。
首先，我們來看看2層PCB板。2層PCB板由兩層銅箔和一個介質層（通常是FR4）組成。銅箔層位于板的頂部和底部，而孔通過把這兩層連接在一起。2層板在成本上相對較低，因為它們只需要兩層銅箔，而且相對簡單的結構也使得它們更容易制造。此外，2層板還具有良好的信號完整性和較低的電感和電容。因為信號只需要通過兩層進行傳輸，因此信號路徑較短，減少了信號干擾的機會。
然而，2層PCB板也有一些限制。首先，因為只有兩層銅箔，必須通過橋接或添加導線在不同層之間連接電路中的不同部分。這可能會導致布局變得復雜，不便于維護和修復。另外，2層板通常只適用于簡單的電路設計，如果你的電路有很多復雜的器件或高速信號傳輸需求，那么2層板可能無法滿足你的需求。
接下來，我們來看看4層PCB板。4層PCB板由四層銅箔固定在兩個介質層之間組成，其中的內層銅箔通過板的孔連接在一起。相對于2層板而言，4層板具有更高的電子器件密度，更好的電磁兼容性和更好的信號完整性。因為有額外的內層，電路設計師可以更靈活地布局和連接電子器件，同時減少了布線的復雜性。4層板也更適合于復雜的信號傳輸和高速電路設計，因為它們提供了更多的層次來隔離信號和功率平面，減少了信號交叉干擾的可能性。
當然，4層板相對于2層板來說也有一些劣勢。首先，4層板的制造成本通常會更高，因為它們涉及到更多的銅箔和內層。此外，在設計4層板時，布局和層疊也需要更多的考慮和規劃，這可能需要更多的時間和技術。因此，4層板更適合于那些復雜電路設計或高性能要求的項目，同時有著相應的預算和技術支持。
在選擇PCB板時，你需要考慮你的電路設計的復雜性、信號要求、成本預算和時間要求。2層板適用于簡單的電路設計，成本較低且易于制造。而4層板適用于復雜的電路設計，提供更好的性能和靈活性，但成本更高。因此，選擇合適的板層無論是2層還是4層，都將為你的電路設計提供更好的保護和支持。
總結起來，PCB板的層次對電路設計至關重要。2層板適用于簡單的電路設計，成本低且易于制造。4層板適用于復雜的電路設計，具有更好的性能和信號完整性。在選擇PCB板時，要根據項目需求、成本預算和技術支持等因素綜合考慮，選擇最合適的板層為你的電路設計保駕護航。
短路指的是電路中因為某種原因，電流繞過正常通路，直接從一個端口流向另一個端口，導致電路發生故障的現象。簡單來說，短路就是電路中的一個路徑被繞過了。
而斷路則是電路中的一個路徑被打斷了，導致電流無法從一個端口流向另一個端口，使得電路中斷。也就是說，斷路就是電路中的一個路徑被中斷了。
接下來，我們來學習一下區分短路和斷路的口訣：“短路是路不斷，斷路是路斷絕?！边@個簡單易記的口訣能夠幫助我們快速記住它們的區別。讓我們詳細解釋一下。
短路是路不斷，指的是電路中的路徑?jīng)]有被打斷，而是被繞過了，電流直接流向其他路徑，導致電路故障。比如，當一根導線中的絕緣層損壞，導致導線和其他導線之間發生接觸，就會產生短路現象，電流會繞過原本的路徑直接流向其他路徑。
斷路是路斷絕，指的是電路中的路徑被打斷，電流無法從一個端口流向另一個端口，導致電路中斷。比如，當一根導線中的金屬斷裂，導致導線被切斷，就會導致斷路現象，電流無法繼續流通，電路中斷。
總結一下，短路和斷路的區別就是：短路是電路中的路徑?jīng)]有被打斷，電流繞過正常通路流向其他路徑；斷路是電路中的路徑被打斷，導致電流無法流通。
希望通過這篇文章，讀者對短路和斷路有了更深入的了解。通過簡單的口訣，輕松記住短路和斷路的區別，幫助讀者更好地理解電路術語。相信掌握了這些基礎知識，讀者能夠更好地應對電路故障，并解決相關問題。
]]>
高頻板材是專門設計用于高頻電路的材料。相比之下，普通板材并不具備這種特性。
1. 材料特性：
高頻板材使用高頻材料，具有更低的介電常數和更低的介電損耗。這使得高頻板材能夠提供更好的高頻性能，同時減少電路中的信號衰減。
2. 高頻性能：
由于其特殊的材料特性，高頻板材能夠提供更高的信號傳輸速度和更低的信號衰減。這對于需要高速傳輸?shù)碾娐贩浅ｊP(guān)鍵。
3. 熱穩定性：
高頻板材通常具有更好的熱穩定性，能夠在高溫環境下保持電路的穩定性。普通板材在高溫下容易發生變形或損壞。
高頻高速板材與普通板材的區別：
高頻高速板材是在高頻板材的基礎上進一步進行改進，以滿足更高速和更高頻率的需求。
1. 信號傳輸速度：
高頻高速板材能夠提供比普通高頻板材更高的信號傳輸速度。這使得它們非常適用于高速電路和通信系統。
2. 材料工藝：
高頻高速板材采用更先進的材料和工藝制造，以獲得更好的性能。比如，層壓技術和微波處理技術可以提高材料的精度和穩定性。
3. 電磁干擾抑制：
高頻高速板材可以有效地抑制電磁干擾，減少信號的干擾和損失。這對于保證電路性能和穩定性非常重要。
總結：
高頻板材與普通板材相比，在高頻性能、材料特性和熱穩定性方面表現更好。高頻高速板材在高速傳輸和抑制電磁干擾方面相比高頻板材更為出色。選擇適合的板材材料取決于電路的要求，根據不同的需求選用合適的材料對于電路性能的提升和穩定性的保障至關重要。
]]>

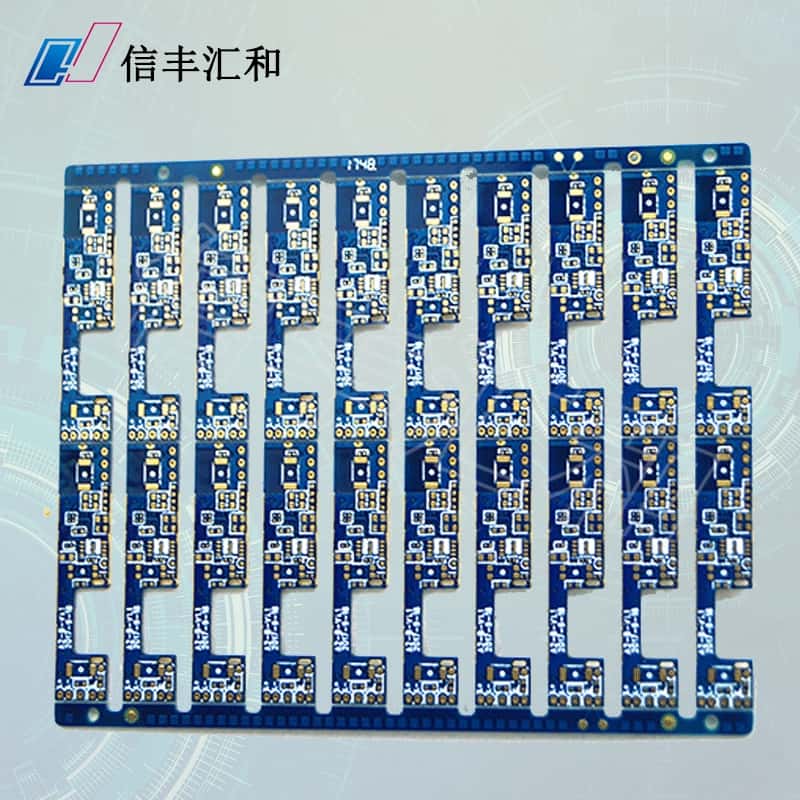

首先，從結構上看，PCB單板是由一塊完整的電路板組成的，其中包含了所有必要的電路連接和元器件安裝點。而拼板由多塊電路板通過接插件等方式連接在一起，彼此之間可以實現信號的傳輸和共享。因此，拼板的結構更加復雜，需要額外的連接線路。
其次，從用途上來說，PCB單板通常被用于相對簡單的電子設備中，如家用電器、手機等。因為它的結構簡單，易于制造和維修。而拼板則更多地應用于復雜的電子設備，如計算機、通信設備等。拼板的結構可以通過組合不同的電路板實現更復雜的功能，滿足更高的性能要求。
再次，從性能角度來看，PCB單板通常具有較低的成本和較短的制造周期。因此，對于需要快速上市的產品來說，PCB單板是一個較好的選擇。而拼板則通常具有更高的成本和制造周期，但可以提供更強大的性能和更高的擴展性。
綜上所述，PCB單板和拼板在結構、用途和性能等方面存在明顯的差異。根據實際需求，選擇適合的電路板類型可以更好地滿足產品的要求。
]]>
一、什么是PCB板？
PCB板（Printed Circuit Board）也叫電路板，是一種將電子元器件和連接線路固定在一個機械平臺上的技術。它以導電通路為基礎，經過布線和組合而成的電子板，它是電子元器件的集成體。
PCB板具有以下特點：
1. 適應電子產品緊湊型、輕型化的趨勢。
2. 提高產品質量，減少產品故障率。
3. 提高生產水平，降低生產成本。
二、兩層PCB和四層PCB的區別
PCB板一般有兩層和四層之分，下面我們來看看兩者的區別。
1、層數不同
兩層PCB板只有兩面電路層，而四層PCB板則有四層電路層，兩層和四層電路板之間的區別還在于更多的線路，四層PCB板可以處理的互聯電路更多。
2、用途不同
兩層PCB板更適用于簡單的電子電路，如數字電路和模擬電路等，而四層PCB板適用于更為復雜的電子電路，如高速傳輸電路和多層電路板等。
3、工藝不同
兩層PCB板和四層PCB板的工藝不同。例如，在兩層PCB板上，相關電路和元件都在兩個不同的層上布置，焊接COMS封裝可能需要更多的緩沖和阻抗匹配技術。
4、成本不同
四層PCB板的制作成本相對較高，因為它需要使用更多的材料和技術，而兩層PCB板的制作成本相對較低，因為它只需要使用較少的材料和技術就可以實現。
三、兩層PCB和四層PCB的工藝
下面是兩層PCB和四層PCB各自的工藝要點。
1、兩層PCB板工藝
兩層PCB板的工藝流程如下：
選擇好板材→光刻→蝕刻銅→鉆孔→噴錫→阻焊→最終成品。
2、四層PCB板工藝
四層PCB板的工藝流程如下：
選擇好板材→光刻→蝕刻銅→鉆孔→形成內層焊盤→內層覆銅→選擇適當?shù)慕橘|(zhì)厚度和板材→鉆孔→形成外層焊盤→外層覆銅→噴錫→阻焊→最終成品。
以上就是兩層PCB和四層PCB的區別和工藝流程介紹。PCB板的制作過程非常復雜，需要使用專業的機器和技術，并且不同的PCB板應用于不同的電子電路，因此在制作前要根據實際需求做一個詳細的電路設計方案。
總之，了解PCB板制作過程和相關技術是很有必要的，這樣在設計和制作過程中才能更好的應對各種問題。
]]>
什么是四層一階線路板？簡單來說，它是一種具有四層層板和單層板的特點的線路板。一般的四層板由兩層信號層和兩層地層構成，四層一階線路板則是將單層的信號層和地層分別與雙層信號層和地層疊加而成，形成了一層信號層和三層地層的結構，因此也被稱為四層一階板。
與傳統的四層線路板相比，四層一階線路板具有如下特點：
一、更高的設計自由度：四層一階線路板結構更加復雜，但也增加了設計的自由度。設計者可以將信號和地層分離，實現電源分離，同時也使阻抗控制更加精確。
二、更好的電磁兼容性：由于四層一階線路板中有多個地層，可以有效地減少信號傳輸中的干擾。
三、更低的成本：相對于多層板來說，四層一階線路板的成本更低。首先它不需要通過深鉆孔進行連接，同時也不需要采用盲孔技術，因此成本更低。此外，四層一階線路板的制造流程和雙面板相似，與普通四層板比較接近，也更容易制作。
那么，四層一階線路板與普通四層板有什么區別呢？
首先是結構層數不同：普通四層板由兩層信號層和兩層地層組成，四層一階板則由一層信號層和三層地層組成。
其次是制造難度不同：四層一階板制造難度與雙面板相似，與普通四層板比較相對容易。
在實際應用中，四層一階線路板的使用已經相對普及。它主要用于高速數字電路和模擬電路，同時還廣泛應用于計算機、通訊和電子器件等領域。在選擇線路板時，如果需要高速傳輸信號或有阻抗控制需求，可考慮采用四層一階線路板。
總之，四層一階線路板是一種新型的線路板類型，與普通四層板相比具有更高的設計自由度、更好的電磁兼容性和更低的成本等特點。值得注意的是，在使用時需結合具體情況選擇。
]]>
1.什么是PCB過孔蓋油？
PCB過孔蓋油是指將覆銅孔或銅質內層孔進行蓋油處理，以確保沉銅和化學鍍銅等化學處理工藝操作不會導致孔壁出現氧化銹蝕，從而保證線通能力。一般使用覆銅孔進行蓋油處理。
2.什么是PCB過孔不蓋油？
PCB過孔不蓋油是指在PCB制程中不加蓋層板覆銅的孔，也不進行非覆銅孔沉積涂覆油墨的處理。這種做法可以使內層線和孔異相連接，提高電路板的厚度，比較適用于手工焊接和小批量生產。
3.PCB過孔蓋油和不蓋油有什么區別？
蓋油和不蓋油的區別關鍵在于內層銅孔沉積涂覆油墨的處理。蓋油能夠避免孔壁出現氧化銹蝕，確保線通能力，但是在蓋油處理后，內層孔呈現黑色，可能降低PCB外觀的整體美觀度。而不蓋油處理則可以使板子的長寬比例更加合理，避免因蓋油處理后孔壁的黑色而影響外觀。當然，不蓋油處理對PCB焊接、打針等環節在工藝和效果上也有著不同影響。
4.PCB過孔蓋油好還是不蓋油好？
在選擇蓋油還是不蓋油時，應根據不同的應用場景和要求選擇。如有高要求的外觀品質和線通能力的話，建議選擇蓋油處理；如要求經濟性和簡便性，則可選擇不蓋油。
綜上所述，PCB過孔蓋油和不蓋油各自有其優劣勢，應根據實際制造需求進行選擇。在進行PCB制造過程中，還應該了解更多相關的知識，以便更好地把握PCB的制造質量。
]]>
一、PCB
PCB是Printed Circuit Board的縮寫，中文名稱為印刷電路板，它通過印制、雕刻等工藝，在一塊玻璃纖維或塑料襯底上鋪上導電層、絕緣層和保護層等元器件，形成電路板。
PCB通常選擇材料有聚酰亞胺、PTFE、CCL等。其中，聚酰亞胺材料又稱之為高分子材料或高溫塑料，它在高溫下仍能保持性能穩定，具有良好的絕緣性、耐高溫性、阻燃性等特點，廣泛應用于無線通信、軍工等領域。
二、FR4
FR4是一種玻璃纖維增強材料，它是由玻璃纖維和環氧樹脂復合而成。FR4材料具有以下幾個顯著特點：
1. 耐火性：FR4材料不易燃燒，有良好的耐火性能。
2. 機械性能優異：FR4具有較高的強度、剛度和穩定性，能夠承受較大的機械載荷。
3. 可加工性好：由于FR4屬于聚酰胺類高分子材料，它的加工性能優異，可以通過簡單的機械、化學等方式進行加工。
4. 絕緣性好：FR4材料具有優異的電氣絕緣性能，可以在高溫、潮濕等環境下保持穩定的電氣性能，應用廣泛。
三、PCB和FR4的區別
1. 材料不同
PCB和FR4在材料上有明顯的區別。PCB材料通常采用聚酰亞胺等高分子材料，而FR4則是玻璃纖維增強材料。由于兩種材料的特性和性能表現不同，它們的應用場景也不同。
2. 機械強度和可加工性不同
FR4具有較高的機械強度和穩定性，可以承受較大的機械載荷，而且加工性能優異。而PCB材料則不如FR4，在機械強度和可加工性上稍遜一籌，需要更加小心謹慎地使用和加工。
3. 電性能差異
PCB是由導電層、絕緣層和保護層等多個元器件組成，其電性能通常會受到電路板布局、電阻、功率損失等因素的影響，并且在高溫、高頻等工作環境下，可能喪失穩定性。而FR4材料則具有更高的穩定性和電性能。
四、選擇合適的材料
選擇合適的材料對于電路板的品質和性能來說非常重要，需要從實際應用需求出發，考慮電氣、機械、環境等多個方面因素，以找到最合適的材料。通常，電力電子、汽車、醫療等行業需要考慮更高的溫度、穩定性等特性，適合選擇PCB材料，而電腦、手機等領域則常用FR4材料。
綜上所述，PCB和FR4的區別主要體現在材料、機械強度、可加工性和電性能等方面。選擇適合的材料，能夠提高電路板的品質和性能，同時滿足不同領域和需求的實際應用需求。
]]>
一、鋁基板和FR4的區別
1. 材料不同
鋁基板是一種將銅箔壓制在鋁板上制成的電路板。而FR4則是一種在玻璃纖維基礎上涂上薄膜制成的電路板。因此，鋁基板在材料上比FR4更堅固，更適合制造具有高強度要求的電路板。
2. 熱特性不同
鋁基板由于其良好的熱傳導性能和優異的散熱特性，在高溫環境下具有較好的性能穩定性，因此鋁基板通常應用于高功率電子器件如高級電源電路、汽車電子、LED照明等。而FR4較適合低功率電路，不適合使用在高溫環境下。
3. 成本不同
鋁基板主要由鋁和銅組成，相比FR4等復合材料成本更高，這也是為什么鋁基板一般應用于高端市場領域的原因。
二、鋁基板和PCB板的區別
1. 材料不同
PCB板通常是由玻璃纖維、聚酰亞胺等基材與銅盤焊接構成的，而鋁基板則是在鋁板上加工出電路然后化學銅等方式將銅箔壓上去得到的，兩者材質的區別顯而易見。
2. 散熱性不同
鋁基板由于熱傳導性能強，因此具有良好的散熱能力，可以有效降低電子器件的工作溫度，提高其性能穩定性。而對于PCB板來說，由于其材料主要是基于玻璃纖維等材料，不具備散熱特性，因此在散熱要求較高的場合，PCB板的應用范圍就受到了限制。
3. 應用領域不同
鋁基板由于其優異的散熱性能和適應高功率的特點，因此通常被應用于高端市場領域，如汽車電子、LED照明等。而PCB板適用于低功率電路，如智能家居、嵌入式系統等領域。
總結：鋁基板與FR4以及PCB板相比，具有自身獨特的優缺點，各有適用的應用場合，在選擇電路板材料時需要根據具體需求進行決策。對于需要具備優異的散熱性能和高功率需求的電子設備，鋁基板是較佳的選擇，而在低功率電路領域則可選擇PCB板。
]]>
